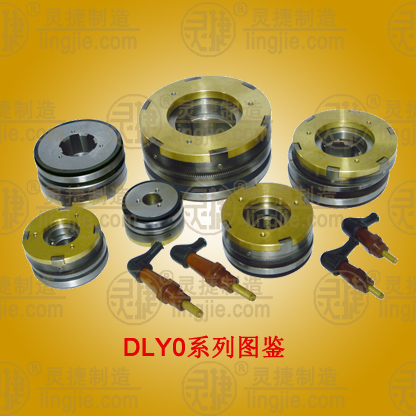

DLY0系列牙嵌式电磁离合器

日期：2012-6-29 17:10:12

用途和工作条件：

　　DLY0系列 牙嵌式电磁离合器是借助端面齿啮合传递力矩、单滑环通电工作型离合器。具有体积较小，无摩擦发热，无空载力矩等特点。适用于干式工作或湿式工作两种情况。离合器只能在转速低的条件下结合在静止或相对转速为零的情况下结合最为适宜。
　　该系列离合器用于机械传动系统中，可在主动部分的情况下，使从动部分与主动部分结合或分离，从而达到起动、停止、换向、位移等目的。主要用于各种金属加工机械包装机械及一般工作机械等系统中。

主要性能参数：

规格型号	额定动力矩 (N.m)	额定电压 (DC V)	线圈消耗功率 (20℃)(W)	允许最高结合转速 (R/Min)	允许最高转速 (R/Min)
DLY0-1.2	12	24	8	80	5500
DLY0-2.5	25	24	8	65	5000
DLY0-5	50	24	16	50	4500
DLY0-10	100	24	21	35	4000
DLY0-16	160	24	24	25	3500
DLY0-25	250	24	32	20	3300
DLY0-40	400	24	35	15	3000

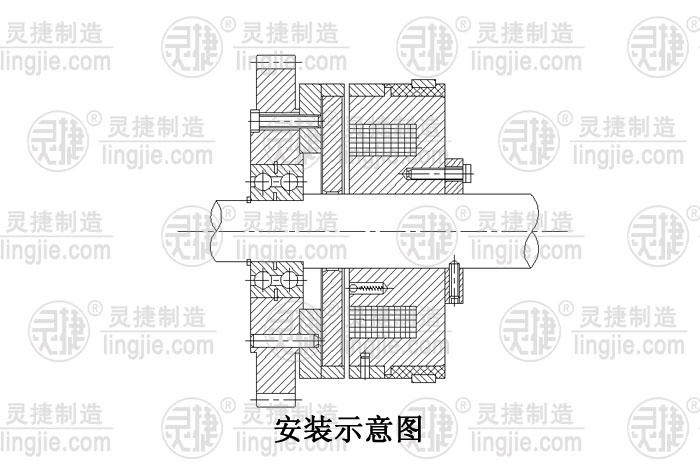

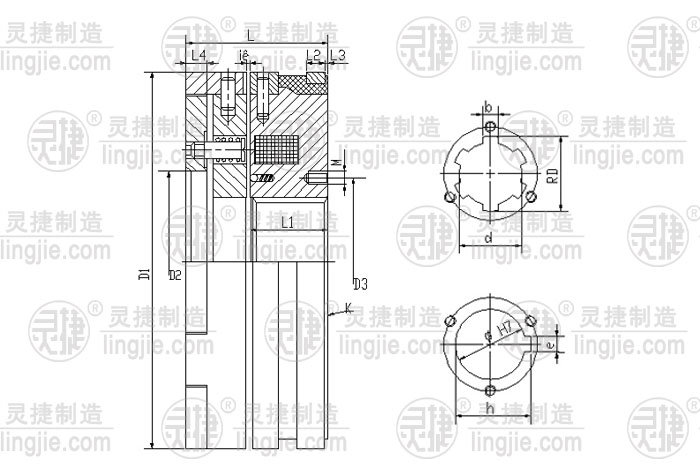

外形及安装尺寸：

规格型号	径向尺寸										轴向尺寸
规格型号	D1	D2	D3	D	d	b	Φ	e	h	M	L	L1	L2	L3	L4	a	δ
DLY0-1.2	61	30	27.5	20	17	6	18	5	19.9	3-M4深8	36	19.2	7	3	6	30°	0.2
DLY0-2.5	73	35	34	25	22	6	25	8	27.6	3-M4深8	36	19.2	8	3	6	30°	0.3
DLY0-5	87	45	41	28	24	6	28	8	30.6	3-M4深8	44	24.2	8	5	8	30°	0.3
DLY0-10	94	45	50	40	35	10	40	12	42.9	3-M4深10	45	25.2	8	5	8	30°	0.5
DLY0-16	104	60	55	45	40	12	45	12	47.9	3-M4深10	50	29.2	8	5	8	30°	0.5
DLY0-25	125	75	70	50	45	12	50	14	53.8	3-M4深10	52.5	31	9	4	9	30°	0.5
DLY0-40	140	80	75	60	54	14	60	18	64.0	3-M4深10	62	35	10	3	10	60°	0.8
