DLM2系列干式多片电磁离合器-灵捷制造

电磁离合器

DLM2系列干式多片电磁离合器

日期：2012-6-29 17:06:35

用途和工作条件：

　　DLM2系列 干式多片电磁离合器是有滑环式，在机械传动系统中，本产品可在主动部分运转的情况下，使从动部分结合或分离。本产品中部分摩擦片是经过烧结的，在工作时应避免接触油类，防止摩擦片打滑，保证使用效果。本品具有动作快、操作频率高的特点，因此适用于数控仿型及动作时间有较高要求的机械传动系统中，作为自动化执行元件。

说明：DLM2-口A内孔为单键的。

主要性能参数：

规格型号	额定动力矩 (N.m)	额定静力矩 (N.m)	空载力矩 ≤(N.m)	接通时间 ≤(s)	断开时间 ≤(s)	额定电压 (DC V)	线圈消耗功率 (20℃)(W)	允许最高转速 (R/Min)
DLM2-10	100	110	0.10	0.25	0.05	24	36	2500
DLM2-16	160	175	1.6	0.28	0.06	24	42	2000
DLM2-40	400	440	4.0	0.35	0.12	24	43	1500

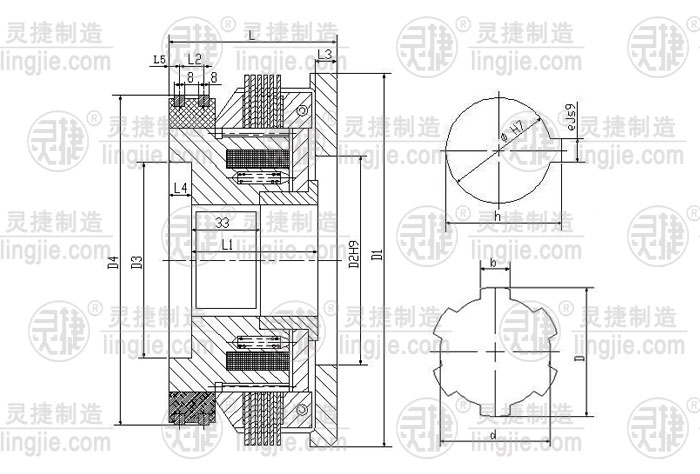

外形及安装尺寸：

规格型号	径向尺寸										轴向尺寸
规格型号	D1	D2	D3	D4	D	d	b	Φ	e	h	L	L1	L2	L3	L4	L5
DLM2-10	128	80	80	122	35	30	10	35	10	37.8	77	57	13	8	14	7	0.3
DLM2-16	148	85	88	134	45	40	12	45	14	47.8	79	58	13	8	14	7	0.3
DLM2-40	198	110	145	190	60	54	14	60	18	63.3	98	68	15	8	25	7	0.4
