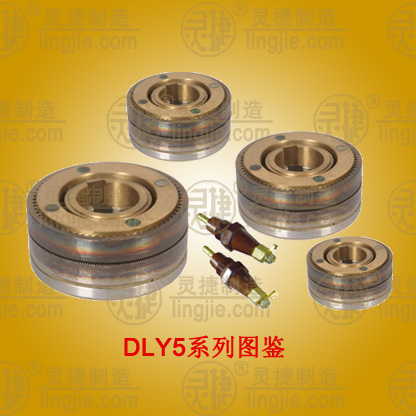

用途和工作条件:
DLY5系列 牙嵌式电磁离合器是借助端面齿啮合传递力矩、单滑环通电工作型离合器。具有体积较小,无摩擦发热,无空载力矩等特点。适用于干式工作或湿式工作两种情况。离合器只能在转速低的条件下结合在静止或相对转速为零的情况下结合最为适宜。
该系列离合器用于机械传动系统中,可在主动部分的情况下,使从动部分与主动部分结合或分离,从而达到起动、停止、换向、位移等目的。主要用于各种金属加工机械包装机械及一般工作机械等系统中。
|
主要性能参数:
规格型号 |
额定传递力矩
(N.m)
|
额定电压
(DC V)
|
线圈消耗功率
(W)
|
允许最高结合转速
(R/Min)
|
允许最高转速
(R/Min)
|
DLY5-2A |
20 |
24 |
17 |
60 |
5500 |
DLY5-5A |
50 |
24 |
22 |
50 |
4500 |
DLY5-10A |
100 |
24 |
28 |
30 |
4000 |
DLY5-16A |
160 |
24 |
32 |
30 |
3500 |
DLY5-25A |
250 |
24 |
44 |
20 |
3300 |
DLY5-40A |
400 |
24 |
58 |
10 |
3000 |
DLY5-63A |
630 |
24 |
60 |
相对静止 |
2500 |
DLY5-100A |
1000 |
24 |
73 |
相对静止 |
2200 |
DLY5-160A |
1600 |
24 |
87 |
相对静止 |
2000 |
DLY5-250A |
2500 |
24 |
105 |
相对静止 |
1700 |
|

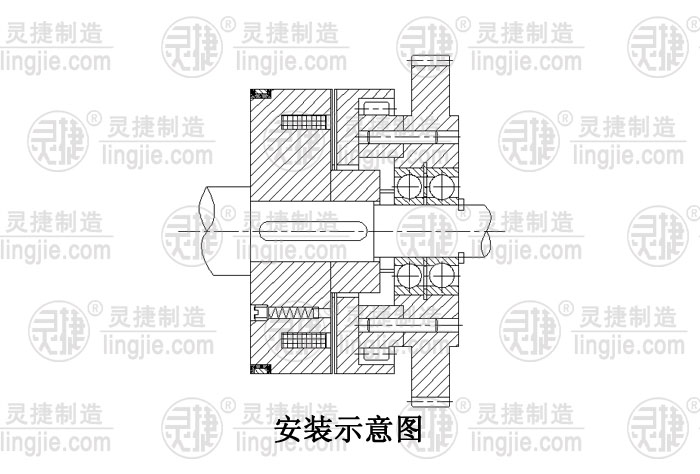

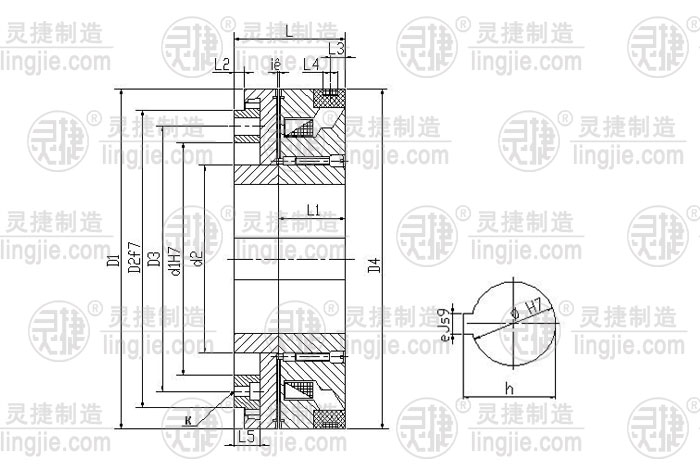

外形及安装尺寸:
规格型号 |
径 向 尺 寸 |
轴 向 尺 寸 |
D1 |
D2 |
D3 |
D4 |
d1 |
d2 |
Φ |
h |
e |
j |
k |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
δ |
DLY5-2A |
75 |
65 |
55 |
75 |
45 |
39.5 |
25 |
27.6 |
8 |
2×4
|
4-M4 |
33 |
18.6 |
1.5 |
6.5 |
8 |
8 |
0.4 |
DLY5-5A |
90 |
75 |
64 |
90 |
53 |
49 |
30 |
32.6 |
8 |
2×5
|
4-M5 |
40 |
24.1 |
2 |
6.5 |
8 |
9 |
0.5 |
DLY5-10A |
105 |
85 |
75 |
105 |
65 |
57 |
40 |
42.9 |
12 |
2×5 |
4-M5 |
45 |
26.6 |
2 |
6.5 |
8 |
10.5 |
0.5 |
DLY5-16A |
115 |
100 |
85 |
115 |
70 |
62 |
45 |
48.83 |
14 |
2×6 |
4-M6 |
50 |
29.6 |
2 |
6.5 |
8 |
12.5 |
0.5 |
DLY5-25A |
125 |
105 |
90 |
125 |
75 |
68 |
50 |
53.6 |
16 |
2×8
|
4-M6 |
58 |
33.9 |
2.5 |
6.5 |
8 |
15.5 |
0.6 |
DLY5-40A |
140 |
115 |
100 |
140 |
85 |
74 |
60 |
64 |
18 |
2×10
|
6-M6 |
67 |
40 |
2.5 |
7.5 |
10 |
117 |
0.6 |
DLY5-63A |
160 |
130 |
115 |
160 |
95 |
85 |
70 |
74.3 |
20 |
2×12 |
6-M8 |
75 |
42 |
3 |
7.5 |
10 |
19.5 |
0.7 |
DLY5-100A |
185 |
155 |
135 |
182 |
115 |
97 |
70 |
74.3 |
20 |
2×12 |
6-M8 |
85 |
49 |
3 |
7.5 |
10 |
21 |
0.7 |
DLY5-160A |
215 |
180 |
158 |
215 |
130 |
114 |
85 |
95.8 |
22JS9
|
2×12
|
6-M10 |
100 |
58 |
3.5 |
8.5 |
10 |
25.5 |
0.9 |
DLY5-250A |
250 |
210 |
190 |
250 |
150 |
130 |
85 |
95.8 |
22JS9
|
2×12 |
6-M12 |
115 |
66 |
3.5 |
8.5 |
10 |
26 |
0.9 |
注:DLY5-16A以下规格的离合器为单键。DLY5-25A以上的规格的离合器为双键,两键位置呈120°分布或180°分布。表中所列D3 , j , k 为离合器与其连接件的联接尺寸,j 为销孔,k 为螺孔,D3 为其位置直径,销孔,螺孔均由用户自行加工,本表所列数据仅供参考。 |
