电磁离合器

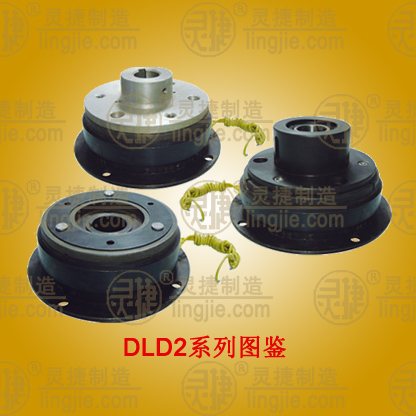

DLD2系列单片电磁离合器
日期：2012-6-29 17:11:35

主要性能参数：
规 格 型 号
DLD2-0.4
DLD2-1
DLD2-2
DLD2-4
DLD2-8
DLD2-16
DLD2-25
摩擦扭矩
(N.m)
静力矩
   4.4   11   22   45   90  175   275
动力矩
  4  10  20  40  80  160  250
额定电压 (DCV)
  24  24  24  24  24  24  24
线圈消耗功率 20℃(W)
  11  15  20  25  35  45  55
允许最高转速 (R/Min)
  8000  6000  5000  4000  3000  2000 2000
外形及安装尺寸：
规 格 型 号
DLD2-0.4
DLD2-1
DLD2-2
DLD2-4
DLD2-8
DLD2-16
DLD2-25
D1   80   100   125   150  190   230   280
D2  72  90  112  137  175  215  260
D3  35  42  52  62  80  100  120
D4  34  41  51  61  79.5  100  120
D5  46  60  76  95  120  158  185.5
D6  67  85  106  133  169  213  253
D7  26  31  41  49  65  83  100
D8  33  37  47  52  62  84  100
D  15  15  20  25  30  45  55
h 17.3  17.3  22.8  28.3  33.3  48.8  59.3
b  5  5  6  8  8  14  16
d  15  15  20  25  30  45  55
d1  38  45  55  64  75  100  110
h1  35  42 51.5  60  71  94.5  104
b1  5  5 6  8  8  14  16
L  28  31 36  40.5  46.5  55.5  62.5
L1  43.5  51 61  70.5  84.5  97.5  112.5
L2  51.5  60 71  86.5  103.5  124.5  139.5
L3  22  24 27  30  34  40  45
L4  15  20 25  30  38  42  50
L5  23.5  29 35  46  57  69  77
L6  14  15 20  30  35  45  50
L7  12  16 20  24  31  33  38
L8  20  25 30  40  50  60  65
H  3.5  4.3 5  5.5  6  7  8
H1  2  2 3  3  3  4  6
B  1.7  1.7 2.2  2.2  2.7  2.7  3.2
P  6   8 10  12  15  16  18
m M4   M5 M5  M6 M8  M8   M10
m1
3-M4深6
3-M4深6
3-M4深8
3-M4深8
  3-M4深10
3-M4深12
3-M4深12
V1  3-Φ6.3
3-Φ8
3-Φ10.5
3-Φ12
3-Φ15
3-Φ20
3-Φ20
V2
3-Φ3.1
3-Φ4.1
3-Φ5.1
3-Φ6.1
3-Φ8.1
3-Φ10.2
3-Φ10.2
V3
3-Φ6
3-Φ7.5
3-Φ9
3-Φ11
3-Φ14
3-Φ18.5
3-Φ18.5
X   1.5    2.8    3.8    5    6    8    8
Y  5  6  7  7  9.5  9.5  11
δ  0.2  0.2  0.3  0.3  0.3  0.5 0.5

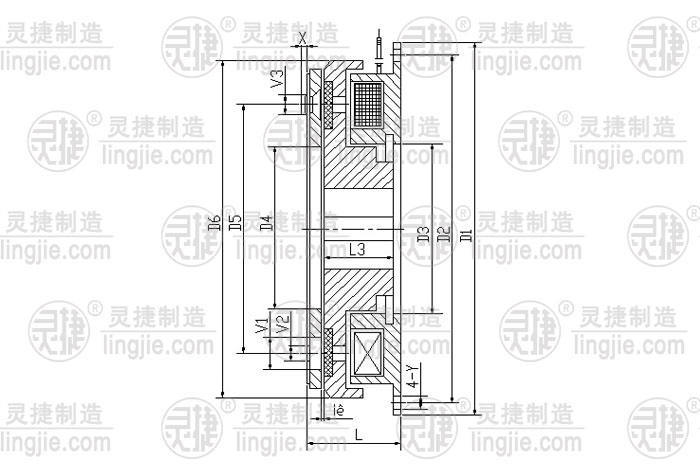

DLD2-基型：

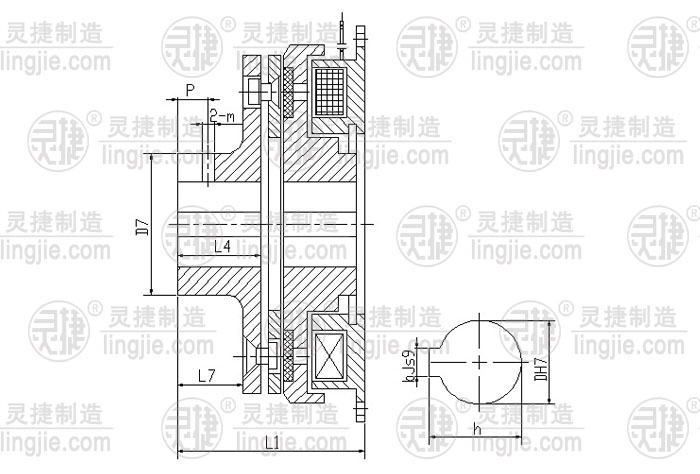

DLD2-A型：

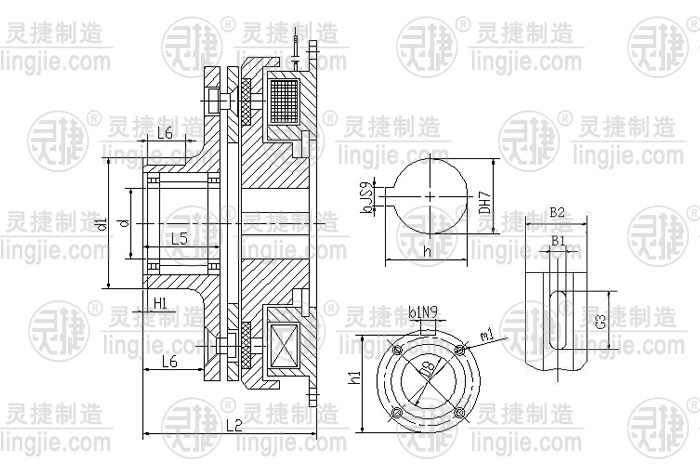

DLD2-B型：
