DLY3系列牙嵌式电磁离合器

日期：2012-6-29 17:10:47

用途和工作条件：

DLY3系列 牙嵌式电磁离合器是借助端面齿啮合传递力矩、单滑环通电工作型离合器。具有体积较小，无摩擦发热，无空载力矩等特点。适用于干式工作或湿式工作两种情况。离合器只能在转速低的条件下结合在静止或相对转速为零的情况下结合最为适宜。
　　该系列离合器用于机械传动系统中，可在主动部分的情况下，使从动部分与主动部分结合或分离，从而达到起动、停止、换向、位移等目的。主要用于各种金属加工机械包装机械及一般工作机械等系统中。

主要性能参数：

规格型号	额定传递力矩 (N.m)	额定电压 (DCV)	线圈消耗功率 (20℃)(w)	允许最高结合转速 (r/min)	允许最高转速 (r/min)
DLY3-5A	50	24	24	50	4500
DLY3-25A	520	24	38	20	3300
DLY3-41A	410	24	64	15	3000
DLY3-63A	630	24	60	相对静止	2500
DLY3-100A	1000	24	80	相对静止	2200

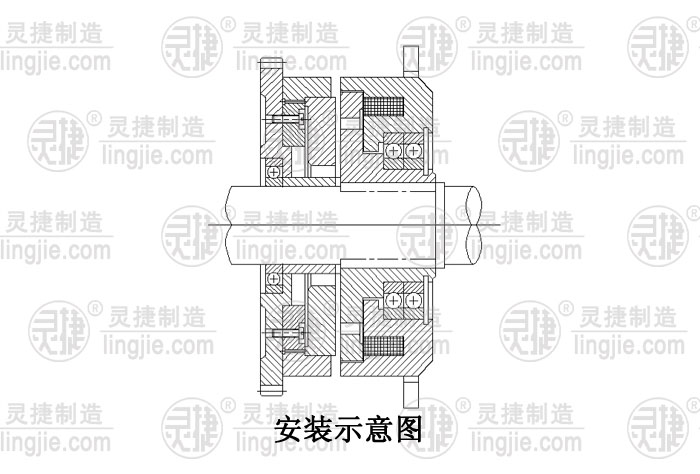

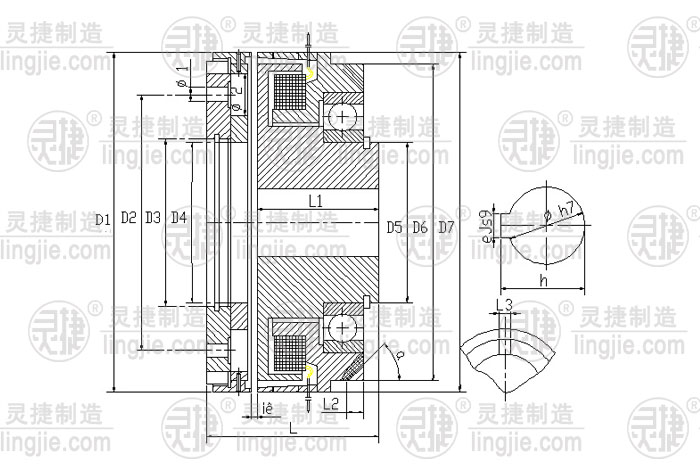

外形及安装尺寸：

规格型号	径向尺寸												轴向尺寸
规格型号	D1	D2	D3	D4	D5	D6	D7	Φ1	Φ2	Φ	h	e	L	L1	L2	L3	a	δ
DLY3-5A	82	58	42	36	35	75	82	3-Φ10	3-Φ4.5	20	22.8	6	55	42	6	8	45	0.3
DLY3-25A	115	80	62	55	55	105	115	3-Φ12	3-Φ.5	40	43.3	12	70	50.8	5	10	45	0.4
DLY3-41A	134	95	72	68	70	127	134	3-Φ15	3-Φ4.5	40	43.3	12	83	61	7	10	45	0.4
DLY3-63A	145	95	72	65	65	127	145	3-Φ15	3-Φ4.5	45	43.3	12	85.6	64.5	7	10	45	0.4
DLY3-100A	166	120	90	80	85	152	166	3-Φ8.5	3-Φ14.5	60	64.4	18	95	68	10	12	45	0.7
