电磁离合器

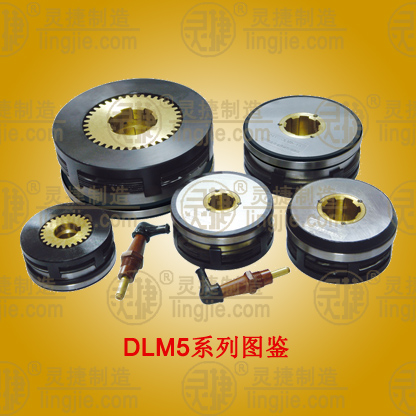

DLM5系列湿式多片电磁离合器
日期:2012-6-29 17:07:35

用途和工作条件:
  DLM5系列 湿式多片电磁离合器是有滑环式。用于机械传动系统中,作为自动控制的执行元件,可在主动运转的情况下,使从动部分结合或分离,达到起动、换向、制动等动作。
        说明:DLM5-口A内孔为单键的。
        DLM5-口C系列 内孔为花键的。是DLM5系列派生产品,其外形及安装尺寸基本与DLM0系列同规格相同,可作为DLM0系列的替代产品。
主要性能参数:
规格型号
额定
动力矩
(N.m)
额定
静力矩
(N.m)
空载力矩
≤(N.m)
接通时间
≤(s)
断开时间
≤(s)
额定电压
(DC V)
线圈
消耗功率
(20℃)(W)
允许
最高转速
(R/Min)
供油流量
(L/Min)
DLM5-1.2
DLM5-1.2C
12 20 0.39 0.28 0.09 24 10 3500 0.20
DLM5-2.5
25 40 0.40 0.30 0.09 24 17 3500 0.25
DLM5-5
DLM5-5C
50 80 0.90 0.32 0.10 24 17 3000 0.40
DLM5-10
DLM5-10C
100 160 1.80 0.35 0.14 24 19 3000 0.65
DLM5-16
160 250 2.40 0.37 0.14 24 26 2500 0.65
DLM5-25
DLM5-25C
250 400 3.50 0.40 0.18 24 39 2200 1.00
DLM5-40
400 630 5.60 0.42 0.20 24 45 2000 1.00
DLM5-63
630 1000 9.00 0.45 0.25 24 66 1800 1.20
DLM5-100
1000 1600 15.00 0.65 0.35 24 81 1600 1.20

DLM5-160

1600 2500 24.0 0.90 0.45 24 87 1600 1.50
DLM5-250
2500 4000 37.50 1.20 0.60 24 100 1200 2.00
DLM5-400
4000 6300 60.00 1.50 0.80 24 134 1000 3.00

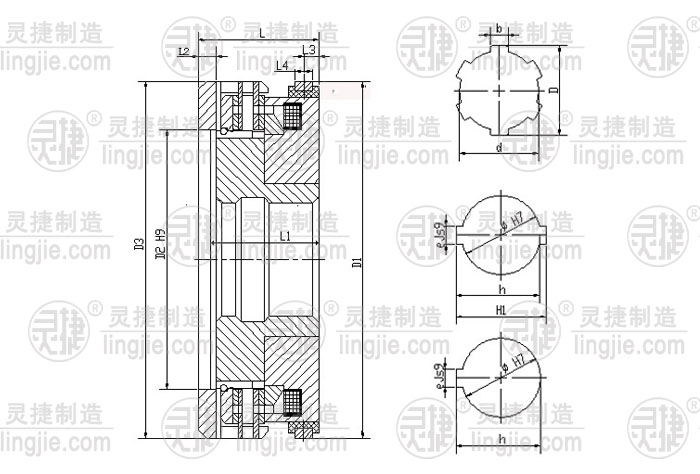

外形及安装尺寸:
规格型号 径 向 尺 寸 轴 向 尺 寸
D1 D2 D3 D d b
Φ
e h h1 L L1 L2 L3 L4
DLM5-1.2
86 50 86 20 17 6 20 6 22.8 -- 43.5 38 5.5 5 7
DLM5-2.5
96 56 96 25 21 5 25 8 28.3 -- 48.5 43 5.5 7 7
DLM5-5
113 65 113 30 26 6 30 8 33.3 -- 55.5 50 5.5 7 8
DLM5-10
133 75 133 40 35 10 40 12 43.3 -- 61 54.5 6.5 8 10
DLM5-16
145 85 145 45 40 12 45 14 48.8 -- 63.5 57 6.5 8 10
DLM5-25
166 95 166 50 45 12 50 14 53.8 -- 72 64.5 7.5 10 10
DLM5-40
192 120 192 60 54 14 60 18 64.4 -- 82.5 74.5 8 10 10
DLM5-63
212 125 212 70 62 16 70 20 74.9 -- 91.5 82 9.5 12 10
DLM5-100
235 150 235 -- -- -- 70 20 74.9 -- 105 96 10 15 10
DLM5-160
270 180 270 -- -- -- 100 28 106.4 -- 118 104 14 15 10
DLM5-250
310 220 310 -- -- -- 110 28 116.4 122.8 130 116 14 10 12
DLM5-400
415 235 415 -- -- -- 120 32 127.4 134.8 150 132 18 10 12
DLM5-1.2C 94  50  86   30  26  8  --  -- --   -- 56  50.5   5.5 19   10
DLM5-5C 116   65 113   40 35   10  --  -- --  -- 59.5  54   5.5  19 10
DLM5-10C  142  85 133   50  45 12   -- --   --  -- 64.5   58  6.5  19  10
DLM5-25C 176   105 166   65 58   16 --   -- --   -- 81  73.5  7.5   21  10
