电磁离合器

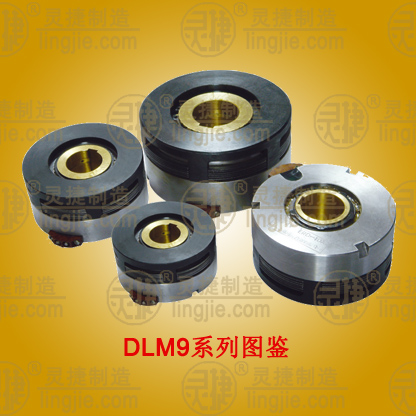

DLM9系列湿式多片电磁离合器
日期:2012-6-29 17:07:54

用途和工作条件:
        DLM9系列 (ERD系列)    无滑环湿式多片电磁离合器是引进西德技术产品。采用多片、无滑环、磁通过片的结构,在有润滑条件下工作,其寿命长,属半永久型,性能稳定,安装方便,适用于机床、印刷、船舶等各种机械传动系统。
主要性能参数:
规格型号
额定
动力矩
(N.m)
额定
静力矩
(N.m)
空载力矩
≤(N.m)
接通时间
≤(s)
断开时间
≤(s)
额定电压
(DC V)
线圈
消耗功
(20)(W)
允许
最高转速
(R/Min)
供油流量
(L/Min)
DLM9-2A
16 25 0.48 0.28 0.09 24 24 3000 0.25
DLM9-5A
50 80 0.85 0.30 0.10 24 37 3000 0.40
DLM9-10A
100 160 1.80 0.32 0.14 24 50 3000 0.65
DLM9-16A
160 250 2.40 0.36 0.16 24 53 2500 0.65
DLM9-25A
250 400 3.80 0.40 0.18 24 76 2200 1.00
DLM9-40A
400 630 6.00 0.60 0.22 24 86 2000 1.00
DLM9-63A
630 1000 9.50 0.70 0.26 24 88 1800 1.20
DLM9-100A
1000 1600 15.00 0.85 0.31 24 104 1600 1.20
DLM9-160A
1600 2500 24.00 1.20 0.43 24 122 1500 1.50
DLM9-250A
2500 4000 38.00 1.40 0.50 24 175.5 1200 2.00
外形及安装尺寸:
规格型号 径 向 尺 寸 轴 向 尺 寸
D1 D D3 D4 Ф e h J K L L1 L2 S t
DLM9-2A
95 80 35 50 20 6 22.8 2×Ф6 4×M6 55 50 5 4 8
DLM9-5A
110 90 45 65 30 8 33.3 3×Ф6 4×M6 60 55 5 4 8
DLM9-10A
132 105 50 75 40 12 42.3 3×Ф6 6×M8 67 60 7 5 10
DLM9-16A
147 120 55 85 45 14 47.4 3×Ф8 6×M8 72 65 7 5 10
DLM9-25A
162 135 65 95 50 16 53.5 3×Ф8 6×M8 82 75 7 6 12
DLM9-40A
182 155 75 120 60 18 64.4 3×Ф10 6×M10 93 85 8 6 12
DLM9-63A
202 170 85 125 70 20 74.3 3×Ф10 6×M10 109 100 9 8 14
DLM9-100A
235 200 100 150 70 20 74.9 3×Ф14 6×M12 120 110 10 8 14
DLM9-160A
270 235 110 200 90 25 95.4 3×Ф14 6×M12 142 130 12 10 16
DLM9-250A
310 260 140 220 110 28 116.4 3×Ф16 6×M16 157 145 14 10 16
