用途和工作条件：
|
|
DLM10系列 也叫EKE系列 湿式多片电磁离合器。单滑环通电工作型离合器，属磁通不过片的结构。动作时间快，特别适合于对动作时间要求快的场合。在使用中磨损到一定程度时需将工作气隙调到性能参数表中的规定值。
该系列电磁离合器用于机械传动系统中，可在主动部分运转的情况下，使从动部分与主动部分结合或分离，从而达到起动、换向、变速等目的。主要用于各种金属加工机械、渔业机械、包装机械及一般工作机械等系统中。
DLM10-口A 为湿式多片电磁离合器，离合器允许在有油的场合下工作。
DLM10-口AG 为干式多片电磁离合器。离合器摩擦表面不允许有油污。
|
|
主要性能参数：
|
规格型号
|
额定
动力矩
(N.m)
|
额定
静力矩
(N.m)
|
空载力矩
≤(N.m)
|
接通时间
≤(s)
|
断开时间
≤(s)
|
额定电压
(DC V)
|
线圈
消耗功率
(20℃)(W)
|
允许
最高转速
(R/Min)
|
|
DLM10-1A,,AG
|
12.5 |
20 |
0.09 |
0.14 |
0.03 |
24 |
26 |
3000 |
|
DLM10-2A,,AG
|
25 |
40 |
0.18 |
0.18 |
0.03 |
24 |
27 |
3000 |
| DLM10-4A ,AG |
40 |
63 |
0.28 |
0.20 |
0.04 |
24 |
33 |
3000 |
| DLM10-6A ,AG |
63 |
100 |
0.35 |
0.25 |
0.05 |
24 |
43 |
3000 |
| DLM10-10A ,AG |
100 |
160 |
0.50 |
0.28 |
0.06 |
24 |
43 |
3000 |
| DLM10-16A ,AG |
160 |
250 |
1.00 |
0.30 |
0.08 |
24 |
47 |
2500 |
| DLM10-25A ,AG |
250 |
400 |
1.50 |
0.35 |
0.11 |
24 |
55 |
2200 |
| DLM10-40A ,AG |
400 |
630 |
2.50 |
0.40 |
0.12 |
24 |
62 |
2000 |
| DLM10-64A ,AG |
630 |
1000 |
4.00 |
0.50 |
0.15 |
24 |
70 |
1750 |
| DLM10-100A ,AG |
1000 |
1600 |
6.00 |
0.60 |
0.18 |
24 |
79 |
1600 |
| DLM10-160A ,AG |
1600 |
2500 |
10.0 |
0.90 |
0.22 |
24 |
93 |
1350 |
| DLM10-250A ,AG |
2500 |
4000 |
15.0 |
1.15 |
0.28 |
24 |
110 |
1200 |
| DLM10-400A ,AG |
4000 |
6300 |
24.0 |
1.30 |
0.35 |
24 |
123 |
1000 |
|
|

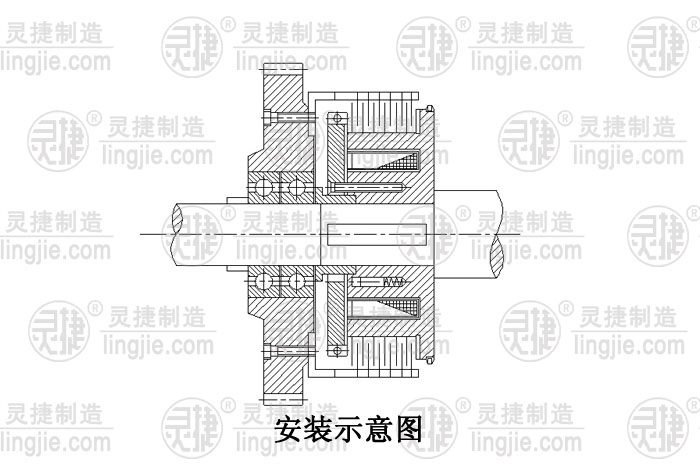

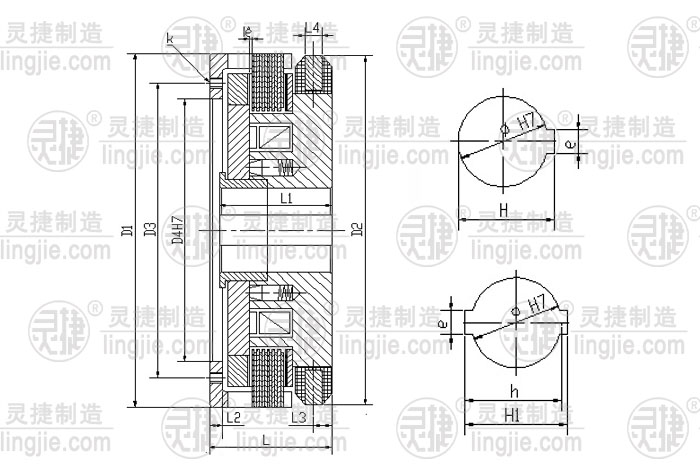

外形及安装尺寸：
| 规格型号 |
径 向 尺 寸 |
轴 向 尺 寸 |
| D1 |
D2 |
D3 |
D4 |
Ф |
e |
h |
J |
K |
L |
L1 |
L2 |
L3 |
L4 |
ε |
| DLM10-1A,AG |
100 |
100 |
85 |
50 |
18 |
5 |
19.9 |
2×Φ6
|
4×M6
|
45 |
42 |
5 |
5.5 |
8 |
0.30 |
| DLM10-2A,AG |
110 |
110 |
90 |
55 |
20 |
6 |
22.3 |
2×Φ6
|
4×M6
|
48 |
45 |
5 |
5.5 |
8 |
0.30 |
| DLM10-4A,AG |
120 |
120 |
100 |
60 |
25 |
8 |
27.6 |
3×Φ6
|
6×M6
|
52 |
48 |
6 |
5.5 |
8 |
0.30 |
| DLM10-6A,AG |
132 |
132 |
105 |
65 |
30 |
8 |
32.6 |
3×Φ6
|
6×M8
|
55 |
50 |
7 |
5.5 |
8 |
0.30 |
| DLM10-10A,AG |
147 |
145 |
120 |
75 |
40 |
12 |
42.9 |
3×Φ8
|
6×M8
|
58 |
53 |
7 |
5.5 |
8 |
0.35 |
| DLM10-16A,AG |
162 |
160 |
135 |
85 |
45 |
14 |
48.3 |
3×Φ8
|
6×M8
|
62 |
57 |
7 |
5.5 |
8 |
0.40 |
| DLM10-25A,AG |
182 |
180 |
155 |
95 |
50 |
16 |
53.6 |
3×Φ10
|
6×M10
|
68 |
63 |
8 |
6 |
8 |
0.45 |
| DLM10-40A,AG |
202 |
200 |
170 |
120 |
60 |
18 |
64.0 |
3×Φ10
|
6×M10
|
76 |
70 |
9 |
6.25 |
8 |
0.50 |
| DLM10-64A,AG |
235 |
230 |
200 |
125 |
70 |
20 |
74.3 |
3×Φ14
|
6×M12
|
86 |
80 |
10 |
6.25 |
8 |
0.60 |
| DLM10-100A,AG |
270 |
255 |
235 |
150 |
70 |
20 |
74.3 |
3×Φ14
|
6×M12
|
100 |
92 |
12 |
8.5 |
10 |
0.70 |
| DLM10-160A,AG |
310 |
295 |
260 |
180H8 |
75 |
20 |
74.3 |
3×Φ16
|
6×M16
|
115 |
107 |
14 |
8.5 |
10 |
0.80 |
| DLM10-250A,AG |
360 |
340 |
305 |
200H8 |
100 |
28 |
106.4 |
3×Φ16
|
6×M16
|
132 |
122 |
15 |
8.5 |
10 |
0.90 |
| DLM10-400A,AG |
420 |
395 |
350 |
235H8 |
120 |
32 |
126.7 |
3×Φ20
|
6×M16
|
150 |
138 |
17 |
8.5 |
10 |
1.00 |
|
