电磁离合器

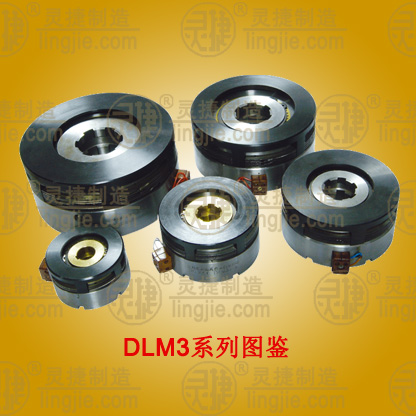

DLM3系列湿式多片电磁离合器
日期:2012-6-29 17:06:52

用途和工作条件:
   DLM3系列 湿式多片电磁离合器是无滑环式,在机械传动系统中,本产品可在主动部分运转的情况下,使从动部分结合或分离。本产品需要在充分润滑的条件下工作。这样摩擦片磨损小,会增加使用寿命。本品适用于数控仿型及动作时间有较高要求的机械传动系统中,作为自动化执行元件。
         说明:DLM3-口A内孔为单键的。
主要性能参数:
规格型号

额定

动力距

(N.m)

额定

静力矩

(N.m)

空载力矩

≤(N.m)

接通时间

≤(s)

断开时间

≤(s)

额定电压

(DC V)

线圈

消耗功率

(20℃)(W)

允许

最高转速

(R/Min)

供油流量

(L/Min)

DLM3-1.2 12 20 0.39 0.28 0.09 24 18 3500 0.20
DLM3-2.5 25 40 0.40 0.30 0.09 24 21 3500 0.25
DLM3-5 50 80 0.90 0.32 0.10 24 38 3000 0.65
DLM3-10 100 160 1.80 0.35 0.14 24 38 3000 0.65
DLM3-16 160 250 2.40 0.37 0.14 24 50 2500 0.65
DLM3-25 250 400 3.50 0.40 0.18 24 61 2200 1.00
DLM3-40 400 630 5.60 0.42 0.20 24 72 2000 1.00
DLM3-63 630 1000 9.00 0.45 0.25 24 83 1800 1.20

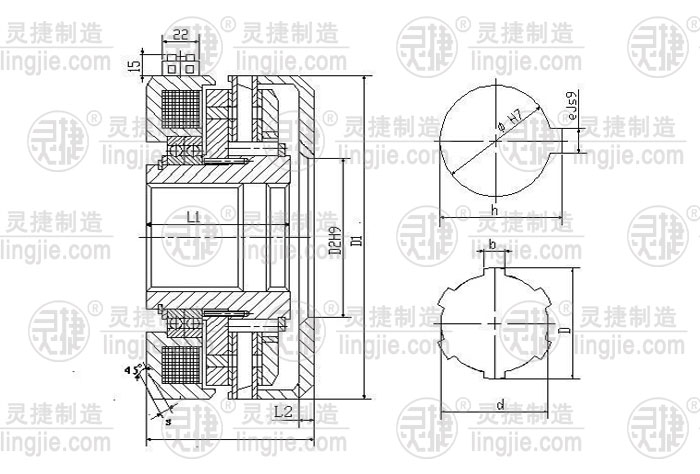

外形及安装尺寸:
规格型号 径 向 尺 寸 轴 向 尺 寸
D1 D2 D d b
Φ
e h L L1 L2 s t
DLM3-1.2
86 50 20 17 6 20 6 21.8 51 44.5 5.5 3.5 6
DLM3-2.5
96 56 25 22 6 25 8 27.3 57 51.5 5.5

3.5

6
DLM3-5
113 65 30 26 8 30 8 32.3 63 56 5 3.5 8
DLM3-10
133 75 40 35 10 40 12 42.3 68 59 6.5 5.5 8
DLM3-16
145 85 45 40 12 45 14 47.4 70 61.5 6.5 5.5 10
DLM3-25
166 110 50 45 12 50 14 52.4 78.5 68 7.5 5.5 10
DLM3-40
192 110 60 54 14 60 16 62.2 91 79.5 8 6 10
DLM3-63
212 125 70 62 16 70 20 74.3 109 96.5 9.5 7 10
